CLT - Madera contralaminada
Paneles estructurales de alta resistencia estructural de hasta 3,5 x 13,5 m y 280 mm de espesor.
¿Qué es la Madera Contralaminada CLT?
Paneles estructurales fabricados con madera estructural de Pino Radiata, conformado por tres, cinco o siete capas de láminas dispuestas perpendiculares entre sí.
Aplicaciones
El CLT puede ser aplicado en muros, pisos, escaleras y techos, en edificaciones residenciales, comerciales e industriales.
Por sus propiedades estructurales, es especialmente usado en los edificios híbridos, combinado con muros de entramado ligero o vigas y columnas de madera laminada.
Proceso de
Fabricación
Principales etapas del proceso de fabricación de los paneles de CLT
2 Armado del panel
3 Prensado
4 Formateo y mecanizado
Espesores y configuraciones disponibles
Es importante considerar que las propiedades del panel varían en la dirección longitudinal y transversal.
| Espesor CLT | Capas | Espesor de las capas L-longitudinal T-Transversal | ||||||
|---|---|---|---|---|---|---|---|---|
| mm | L mm | T mm | L mm | T mm | L mm | T mm | L mm | |
| 56 | 3 | 18 | 20 | 18 | ||||
| 80 | 3 | 30 | 20 | 30 | ||||
| 90 | 3 | 30 | 30 | 30 | ||||
| 100 | 3 | 30 | 40 | 30 | ||||
| 110 | 3 | 40 | 30 | 40 | ||||
| 120 | 3 | 40 | 40 | 40 | ||||
| 130 | 5 | 30 | 20 | 30 | 20 | 30 | ||
| 150 | 5 | 30 | 30 | 30 | 30 | 30 | ||
| 160 | 5 | 30 | 30 | 40 | 30 | 30 | ||
| 170 | 5 | 30 | 40 | 30 | 40 | 30 | ||
| 180 | 5 | 40 | 30 | 40 | 30 | 40 | ||
| 200 | 5 | 40 | 40 | 40 | 40 | 40 | ||
| 210 | 7 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| 240 | 7 | 30 | 40 | 30 | 40 | 30 | 40 | 30 |
| 250 | 7 | 40 | 30 | 40 | 30 | 40 | 30 | 40 |
| 280 | 7 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
Especificaciones técnicas
Principales especificaciones y características técnicas del CLT Hilam.
| CLT Hilam | |
|---|---|
| Marca | HilamⓇ CLT |
| Usos | Componentes de paredes, losas, techos, escaleras |
| Madera | Pino radiata |
| Formato máximo de producción | 3.500 mm x 13.500 mm |
| Espesores | 56 a 280 mm |
| Configuración de los paneles | 3, 5 o 7 capas |
| Espesores de láminas | 20, 30 y 40 mm |
| Clases estructurales de la madera | Clases C16 y C24, de acuerdo con EN 338 |
| Adhesivo | Poliuretano, en las uniones finger joint y laminares |
| Humedad de la madera | Entre 7% y 14% |
| Peso | Para el diseño y transporte: 500 kg/m3 |
| Tolerancia dimensional | Espesor, ancho y largo: +/- 2 mm |
| Contracción e hinchamiento | Espesor: 0,29% por cada 1% de variación de la humedad de la madera (Norma NCh1198) |
| Contracción e hinchamiento | Ancho y largo: 0,2% por cada 1% de variación de humedad de la madera |
| Resistencia a la difusión | u= 128 promedio |
| Conductividad termica | 0,104 W/m ºK (Norma NCh853) |
| Tasa de carbonización | Vertical: 1 mm/min. Horizontal: 1,1 mm/min |
Recursos descargables
Catalogo_CLT
pdf 12 MB

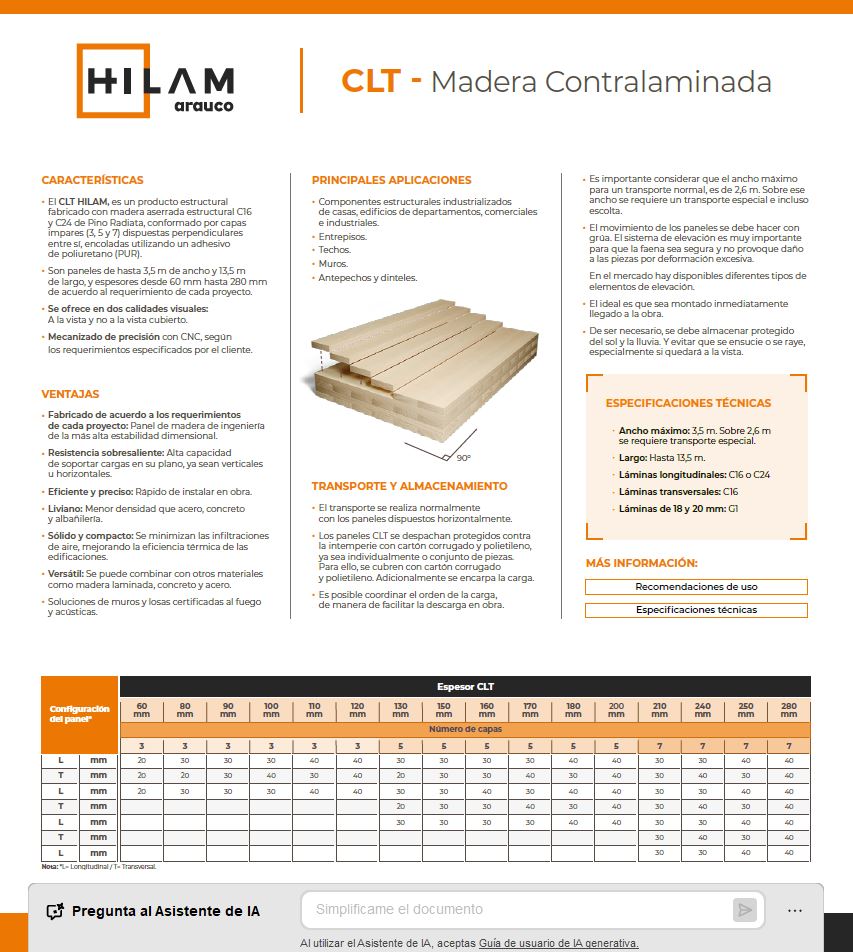

Ficha Técnica Madera Contralaminada
